烟囱航空障碍灯的安装修复技术要

设置航空障碍灯的要求目前，许多城市大量兴建高层建筑，未保障航空飞机的飞行安全，我国民用航空法规定：可能影响飞行安全的高大建筑物或设施，应设置飞行障碍灯和标志。同时，《国际民用航空公约》要求：障碍物顶部的灯，必须布置的至少显示出障碍物最高点或最高边缘。障碍物高出地面45m以上，必须在中间层加设障碍灯。高于150m的超高物体应中、高光强障碍灯配合使用。中光强障碍灯必须为红色闪光灯，闪光频率在20-60次/min之间，闪光有效光强不得小于1.6×10（3次方）cd。高光强障碍灯必须为白色闪光灯，闪光频率在40-60次/min之间，有效光强为2*10（4次方）cd。

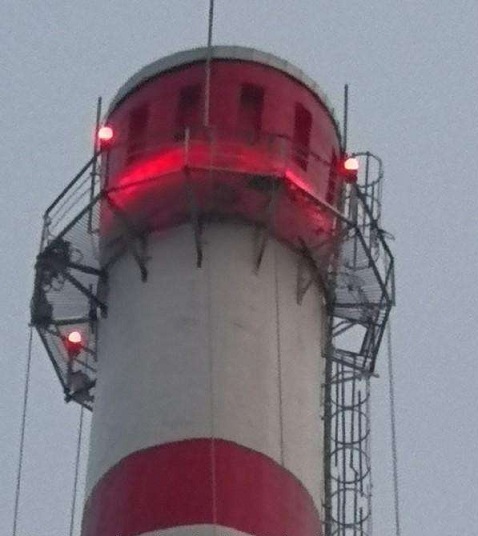

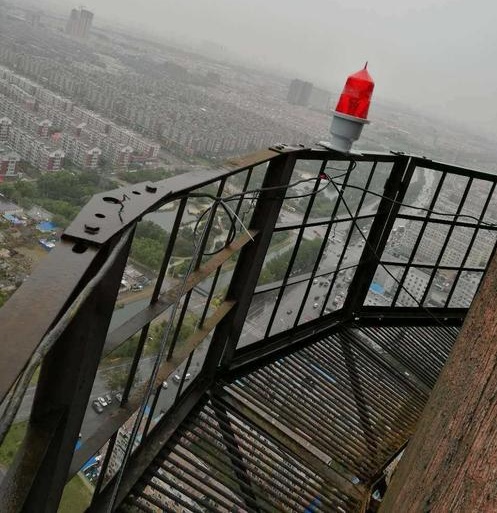

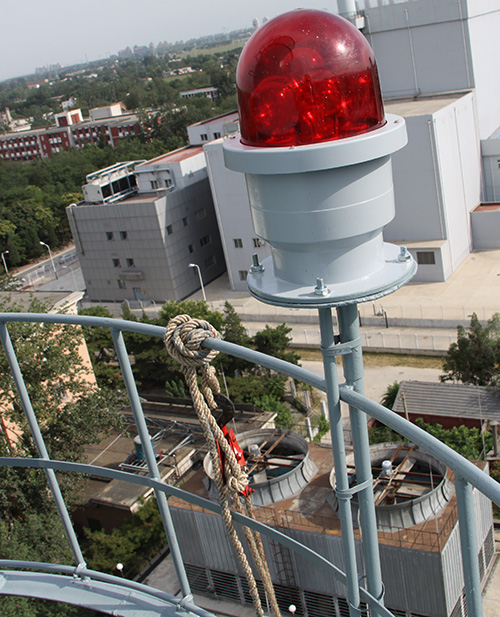

2.烟囱安装航空障碍灯简介

（1）分类航空障碍灯按供电方式，分为太阳能供电与交流220V电源供电。按控制方式可分为根据环境亮度控制与定时设定控制。按环境亮度控制的可分为单闪控制与多盏联闪控制。而后者又可分为带外接控制器与在一个主控灯内附设控制器两种（外接控制器可实现各灯同时闪烁或分组顺序闪烁）。按光电源有效光强可分为中光强、高光强、景观障碍灯。按灯光颜色可分为红色、白色两种。闪光频率常见有60次/min、40次/min、10次/min。

（2）常用航空障碍灯

1）交流单闪障碍灯：采用交流220V电源供电，内设光电控制自动启闭系统，单闪控制，电光源的有效光强可为中光强，也可为高光强。安装接线简便灵活。

2）交流联闪障碍灯：采用交流220V电源供电。电光源的有效光强可为中光强或高光强。此型号灯不能单独使用，要与联闪集中控制器配合使用。可作为高大建筑物安全标志，显示其整体轮廓。

赢乐Ⅴl3）交流景观联闪障碍灯：采用交流220V电源供电。该灯实现了软起动。缓闪烁的功能，闪光明亮柔和。本灯与前述中或高光强闪光障碍灯配合使用，夜晚可使建筑物整体轮廓可视性更强。该灯有效光强为2*10（4次方）-4*10（4次方）cd。闪光频率为10次/min。

（3）烟囱航空障碍灯安装技术赢乐Ⅴl处理措施安装过程中可能会出现以下技术问题：

赢乐Ⅴl1）在楼顶女儿墙上垂直安装的航空障碍灯，高出女儿墙上的避雷带，且在避雷针保护外侧。对此，在航空障碍灯附近的避雷带上，补加一小避雷针，其高度能保护此航空障碍灯。

赢乐Ⅴl2）安装在室外侧墙上的光控探头，会受到雨雪及下落物体的侵害。那样可以将光控探头放在一个侧放与外墙上的外侧敞口的金属盒里，尺寸高宽为15cm，深为10cm。

赢乐Ⅴl3）某楼障碍灯安装完毕，买楼单位在旁矗立一高9m、宽45m的巨型广告牌，遮挡了障碍灯，为此，本 可以将5盏障碍灯升高到广告牌顶部，平面布置到最远点。由于障碍灯有效光强大于霓虹灯光强，数公里之外的飞行员不会受广告牌的霓虹灯影响，仍能清晰识别高大建筑物。

4）某楼设计为景观障碍灯，但工人误安装了中光强障碍灯。为避免不同型号障碍灯混淆，可以不同型号的产品，其外形、颜色及其他标志，应有明显区别，型号标明位置应印在便于查看处。

（4）安装质量检验项目

1）烟囱安装航空障碍灯的连山控制信号线与交流220V电源线路应分别穿保护管。

赢乐Ⅴl2）配线工程中，非带电金属部分接地保护应可靠。本工程的控制器外壳、障碍灯固定支座及电线管均作可靠接地。

3）屋顶的航空障碍灯应安装在该楼避雷针的保护范围之内。安装在楼侧面的航空障碍灯的金属部分，应与防侧击雷的接地带按防雷要求做好连接。

4）应检测闪光频率（此项检查也是验收产品的主要内容）。如果在白天检测，可用深色遮盖物将光控探头盖住，也可把光控探头在联闪集中控制器上的接线端子拔下，航空障碍灯即可闪烁工作。
